Монтаж



Oсновные принципы монтажа водосточной системы Bryza



Oсновные принципы монтажа водосточной системы BryzaМонтаж и действие водосточной системы ПВХ отличается от традиционных водосточных систем тем, что учитывает явление термического удлинения элементов системы. Это осуществляется через соответствующую конструкцию фасонных изделий, которая обеспечивает компенсацию температурных изменений длинны водосточных и сливных труб. В водосточных трубах компенсацию изменений длинны получют благодаря подвижному соединению желоба с фасонными изделями снабжëнными прокладками, а в сливных трубах через монтажный зазор на соединении трубы – соединитель трубы. Кроме того, поддерживающие элементы, такие как кронштейны и хомуты, позволяют перемещение водосточных труб и желобов при нагревании.



Водосточные трубы под навесом должны быть смонтированны так, чтобы не были подвержены нагрузке от снега сваливающегося с крыши. Правильный монтаж должен обеспечивать защиту желоба от ударов скатывающегося из крыши снега. Верхняя бровка вывиха желоба не должна быть дальше воображаемого продолжения поверхности крыши, что видно на рисунке.



Руководствопо монтажу водосточной системы BRYZA:



  • Кронштейны ПХВ следует монтировать прямо к лобовой доске. Расстояние между кронштейнами должно составлять 50 см.
  • Монтаж ПВХ и металлических кронштейнов следует начинать от вкладки вывиха желоба в передний носик кронштейна, следовательно направляем внутренюю часть желоба под задний носик.
  • Муфту желоба монтируем вместе с желобом, направляя передний вывих желоба в муфту. Следовательно заднюю часть желоба направляем под носик муфты. Края желоба должны находится за 5 мм перед ограничителями.
  • Сливные трубы соединяем муфтой водосточной трубы. В чаше муфты оставляем 10 мм свободного места для термического расширения труб. Под чашей монтируем хомут водосточной трубы к стене. Хомут в сливной трубе следует монтировать не реже чем каждые 2 метра.
  • В нижней части монтируем ревизию, которая позволяет производить чистку водосточных труб, а также собирать дождевую воду в отдельноую емкость. Окончание сливной трубы соединяем с дождевым оборудованием или монтируем водоотводное колено.






Определение правильного размера водосточной системы



Определение правильного размера водосточной системыВыбирая водосточную систему, следует убедиться в ее возможности отвести воду с кровельной поверхности Вашего дома. Поэтому следует рассчитать Эффективную Поверхность Крыши, с которой система должна отвести воду. При расчете Эффективной Поверхности Крыши воспользуемся формулой:



ЭПК = (В+С/2) * длина крыши (м²)

В — расстояние по горизонтали от угла кровли до конька (м)

С — высота крыши (м)

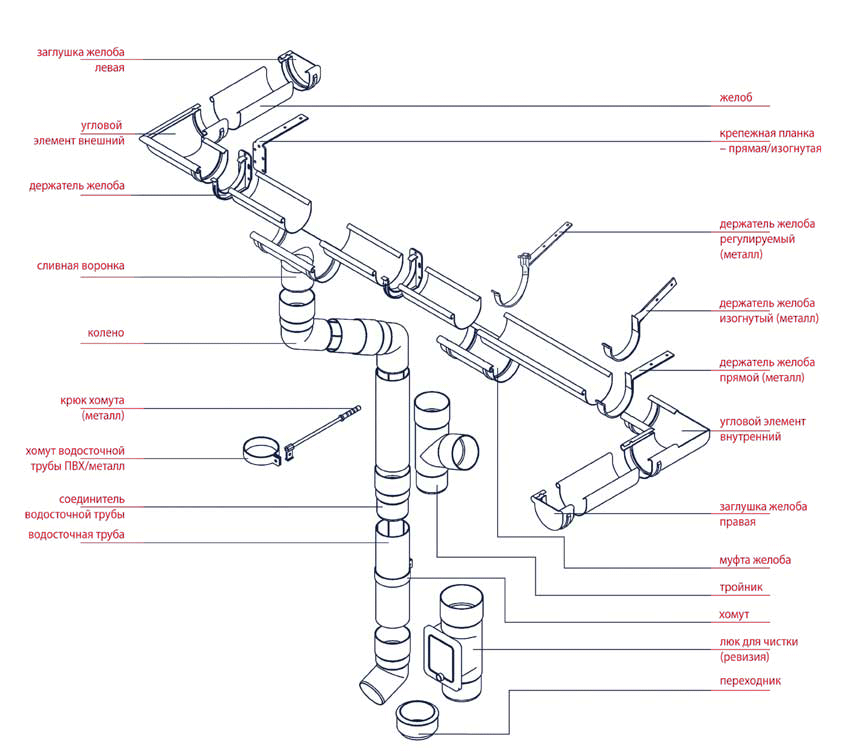

Схема соединения элементов водосточной системы Bryza



BRYZA очень проста и легка в монтаже:

  • малый вес пластиковых труб и желобов позволяет монтировать водосточную систему без посторонней помощи и специальных приспособлений.
  • полный комплект аксессуаров избавляет от необходимости «изобретать велосипед».
  • резиновые уплотнители избавляют вас от лишних забот: дополнительного проклеивания поверхностей.
  • все элементы легко соединяются между собой, защелкиваясь (не требуется применение силы и исключается возможность повреждения резинового уплотнителя при монтаже).



Схема соединения элементов водосточной системы BryzaПравильный монтаж системы водосточных труб из ПВХ гарантирует ее эффективную и надёжную работу. Монтаж и работа водосточной системы из ПВХ отличается от традиционных систем тем, что учитывает явление температурного удлинения элементов системы. Осуществляется это с помощью соответствующей конструкции фасонных частей, обеспечивающих компенсацию температурных изменений длины жёлобов и водосточных труб. В жёлобах компенсация изменений длины осуществляется благодаря подвижному соединению жёлоба с фасонными частями, оснащёнными резиновыми уплотнителями, а в водосточных трубах через монтажный зазор при соединении труб с фасонной частью. Кроме того, поддерживающие элементы, такие как держатели желоба и хомуты, кроме поддержки не препятствуют температурной подвижке жёлобов и водосточных труб. Желоба под навесом должны быть закреплены так, чтобы они не подвергались нагрузке от сползающего с крыши снега.



Схема соединения элементов водосточной системы Bryza
